Артикул: 6AG1322-1BL00-2AA0

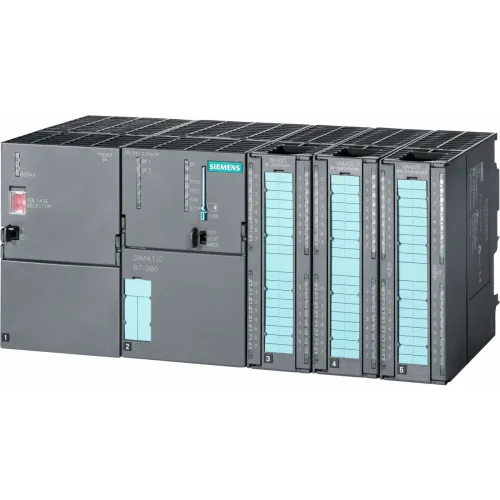

Модуль дискретного вывода SIPLUS S7-⁠300 SM 322 Siemens 6AG1322-⁠1BL00-⁠2AA0

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-siemens.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 118-29-96

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание модуля дискретного вывода

Модуль дискретного вывода SIPLUS S7-300 SM 322 Siemens 6AG1322-1BL00-2AA0.

Основные параметры: число дискретных выходов: 32; номинальный ток выхода: 0,5 А; напряжение нагрузки: 24 В.

Технические характеристики 6AG1322-1BL00-2AA0

Идентификаторы

Альтернативный артикул
6AG13221BL002AA0
Артикул
6AG1322-1BL00-2AA0

Назначение и классификация

Производитель
Siemens
Тип изделия
Модуль дискретного вывода SIPLUS S7-300 SM 322

Аварийные сигналы

Диагностический сигнал
Нет

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы
Нет
Диагностическая функция
Нет

Вертикальный настенный монтаж

— до 40 °C, макс.
2 А

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.
160 мА
из шины на задней стойке 5 В пост. тока, макс.
110 мА

Высота при эксплуатации относительно уровня моря

Высота места установки над уровнем моря, макс.
5 000 м
Температура окружающей среды-давление воздуха-высота установки
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Выходное напряжение

для сигнала "1", мин.
L+ (-0,8 В)

Выходной ток

для сигнала "0", ток покоя, макс.
0,5 мА
для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.
0,6 А
для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.
5 мА
для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс.
0,6 А
для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин.
5 мА
для сигнала "1", минимальный ток нагрузки
5 мА
для сигнала "1", номинальное значение
0,5 А

Гальваническая развязка цифровых выводов

между каналами
Да
между каналами и шиной на задней стенке
Да; Оптронная пара
между каналами, в блоках для
8

Горизонтальный настенный монтаж

— до 40 °C, макс.
4 А
— до 60 ℃, макс.
3 А
— до 70 °C, макс.
2 А

Диагностика

Короткое замыкание
Нет
Обрыв провода
Нет
Отсутствие напряжения нагрузки
Нет
Считываемая диагностическая информация
Нет

Диагностический светодиодный индикатор

Индикатор ошибки канала F (красный)
Нет
Индикатор состояния цифрового выхода (зеленый)
Да; на канал
Номинальное напряжение нагрузки PWR (зеленый)
Нет
Предохранитель OK FSG (зеленый)
Нет
Суммарная ошибки SF (красный)
Нет

Диапазон сопротивления нагрузке

верхний предел
4 kΩ
нижний предел
48 Ω

Длина провода

неэкранированные, макс.
600 м
экранированные, макс.
1 000 м

Для использования на железной дороге

EN 50155
Да; Разделы 4, 5 и 12; прочие условия отсутствуют; T1, категория 1, класс A/B, EN 50155:2007 (см. статью 109755985 в Siemens Industry Online Support)

Задержка на выходе при омической нагрузке

с "0" на "1", макс.
100 мкс
с "1" на "0", макс.
500 мкс

Изоляция

Изоляция, испытанная посредством
500 В пост. тока

Коммутационная способность выходов

при ламповой нагрузке, макс.
5 Вт

Массы

Масса, прибл.
260 г

Напряжение нагрузки L+

Допустимый диапазон, верхний предел (пост. ток)
28,8 В
Допустимый диапазон, нижний предел (пост. ток)
20,4 В
Номинальное значение (пост. ток)
24 В

Общая информация

основано на
6ES7322-1BL00-0AA0

Относительная влажность воздуха

при конденсации, испытания согласно IEC 60068-2-38, макс.
100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Параллельное подключение двух выходов

для повышения мощности
Нет
для резервного включения нагрузки
Да; только выходы одной группы

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3
Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
— к механически активным веществам согласно EN 60721-3-3
Да; Класс 3S4 вкл. песок, пыль; *
— к химически активным веществам согласно EN 60721-3-3
Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4
Да; Класс 3 (при условии отсутствия трихлорэтилена)
— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04
Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6
Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
— к механически активным веществам согласно EN 60721-3-6
Да; Класс 6S3 вкл. песок, пыль; *
— к химически активным веществам согласно EN 60721-3-6
Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04
* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Размеры

Высота
125 мм
Глубина
120 мм
Ширина
40 мм

Рассеиваемая мощность

Нормальная рассеиваемая мощность
6,6 Вт

Стандарты, допуски, сертификаты

EAC (ранее ГОСТ-Р)
Да
RCM (ранее C-TICK)
Да
Допуск UL
Да; Файл E239877
Допуск КС
Да
Маркировка CE
Да

Температура окружающей среды при хранении/транспортировке

макс.
70 °C
мин.
-40 °C

Температура окружающей среды при эксплуатации

макс.
70 °C; = Tмакс; для эксплуатации на железнодорожном транспорте согласно EN50155, применимо для измеренного диапазона температур от -25 до +55 °C (T1) или 60 °C @ использование UL/ULhaz/ATEX/FM
мин.
-25 °C; = Tмин

Техника соединений

Требуемый передний штекер
40-полюсный

Цифровые выводы

Вид выходов
32
Включение цифрового входа
Да
Защита от короткого замыкания
Да; электронный
Нормальный порог срабатывания
1 А
Ограничение индуктивного напряжения отключения
L+ (-53 В)

Частота коммутации

при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.
0,5 Гц
при ламповой нагрузке, макс.
10 Гц
при омической нагрузке, макс.
100 Гц
