SIEMENS SIRIUS 3RV2 – компактные аппараты для защиты электрических цепей

SIRIUS 3RV2 - компактные аппараты, оптимизированные для коммутации и защиты фидеров с трёхфазными асинхронными двигателями до 55/45кВт 400В AC и нагрузок до 100А. 3RV2 сертифицированы по стандартам IEC и UL/CSA. Согласно UL 508/UL 60947-4-1 аппараты 3RV2 типоразмеров S00—S3 допускаются к эксплуатации в качестве устройств следующих типов:

• контроллер ручного управления электродвигателями;
• контроллер ручного управления двигателями для групповых установок;
• контроллер ручного управления электродвигателями для защиты проводников фидеров в групповых установках;
• комбинированное устройство управления со встроенной защитой (тип E). Для допуска к эксплуатации в указанных функциях 3RV20 должны быть оснащены доп. клеммами питания или межфазными перегородками.

Автоматические выключатели серии 3RV2 способны защищать электродвигатели, номинальный ток которых не превышает 32А.

Защиту двигателя от токов короткого замыкания выполняет электромагнитный расцепитель автоматического выключателя, который срабатывает при 13-кратном превышении номинального тока. Защита от токов перегрузки выполняется регулируемым тепловым (биметаллическим) расцепителем. Класс расцепления 10*.

Отключающая способность автоматов 3RV2 c номинальным током до 16A составляет 100 kA, выключатели 3RV2 с номинальным от 16A и более имеют отключающую способность 55kA.

Возможно применение данных мотор-автоматов в качестве коммутационного аппарата непосредственного пуска/останова электродвигателей в простейших электрических схемах. Количество пусковых циклов не должно превышать 15 в час.

Зажимы присоединения проводников — винтовые или пружинные. Монтаж выключателя на 35 мм монтажной шине (DIN-рейке).

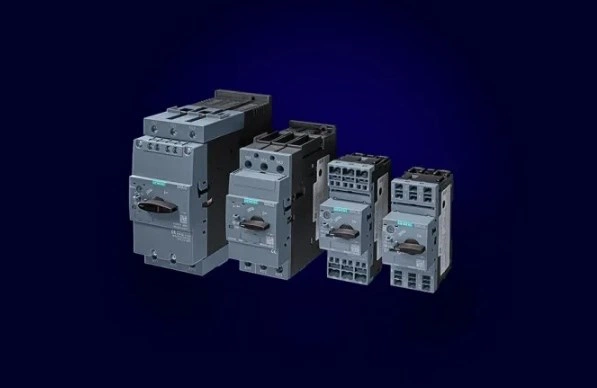

Автоматические выключатели 3RV2 выпускаются в четырёх типоразмерах:

• типоразмер S00 — ширина 45 мм, макс. номинальный ток 16 A, для трёхфазных электродвигателей мощностью до 7,5 кВт при 400 В AC;
• типоразмер S0 — ширина 45 мм, макс. номинальный ток 40 A, для трёхфазных электродвигателей мощностью до 18,5 кВт при 400 В AC;
• типоразмер S2 — ширина 55 мм, макс. номинальный. ток 80 A, для трёхфазных электродвигателей мощностью до 37 кВт при 400 В AC;
• типоразмер S3 — ширина 70 мм, макс. номинальный ток 100 A, для трёхфазных электродвигателей мощностью до 45/55 кВт при 400 В AC.
