SIEMENS 8DJH - распределительное устройство КРУЭ до 24 кВ

Распределительное устройство 8DJH отличается широким ассортиментом функций и разнообразными областями применения. Этот тип распределительных устройств успешно применяется для трансформаторных, блочно-модульных, распределительных подстанций, а также ветросиловых и солнечных установок, аэропортов, железнодорожных вокзалов, станций метрополитена и высотных зданий.

Гибкость при конфигурировании устройств – это решающий фактор в системах вторичного распределения. Модульная конструкция устройств позволяет комбинировать функции как внутри одного блока ячеек, так и при более сложных комбинациях, распределительных устройств. Отдельные панели и блоки ячеек могут стыковаться и комбинироваться друг с другом. Распределительное устройство 8DJH позволяет реализовывать практически любые электрические схемы.

Герметично сварной резервуар распределительного устройства из высококачественной стали делает находящиеся под высоким напряжением компоненты распределительного устройства 8DJH невосприимчивыми к солесодержащему и влажному воздуху, исключает образование конденсата внутри бака. Он препятствует проникновению пыли, грязи, жидкости, влаги или мелких животных. Дополнительные требования к испытаниям, например, на устойчивость к климатическим явлениям и сейсмостойкость доказывают высокую надежность устройства.

Преимущества КРУЭ:

  • Независимость от окружающей среды и климата;
  • Не требуется техническое обслуживание;
  • Компактность;
  • Безопасность для персонала;
  • Экономическая эффективность;
  • Экологичность;
  • Надежность и безопасность эксплуатации.

Особенности КРУЭ:

  • Типовые испытания в соответствии с IEC 62271-200;
  • Герметичная система, заполненная элегазом на весь срок службы;
  • Безопасный для прикосновения корпус и использование стандартных адаптеров для подключения кабелей;
  • 3-фазное распределительное устройство с одинарной системой шин в металлическом корпусе;
  • Отдельные ячейки и блоки ячеек могут быть установлены в произвольном порядке в виде модулей с возможностью расширения;
  • Коммутационные аппараты: трехпозиционный выключатель-разъединитель (ОТКЛ. — ВКЛ. — ЗАЗЕМЛЕН), комбинация «выключатель-предохранитель» для защиты силовых трансформаторов, вакуумный силовой выключатель с трехпозиционным разъединителем);
  • Заземляющая функция с возможностью включения на КЗ;
  • Металлический корпус, класс секционирования PM;
  • Категория готовности к эксплуатации РУ: LSC 2;
  • Классификация по стойкости к внутренней дуге):
    • IAC A FL 21 кА, 1 с;
    • IAC A FLR 21 кА, 1 с. (опция).


Получить подробную информацию или проконсультироваться можно на сайте официального поставщика SIEMENS в России ru-siemens.com.

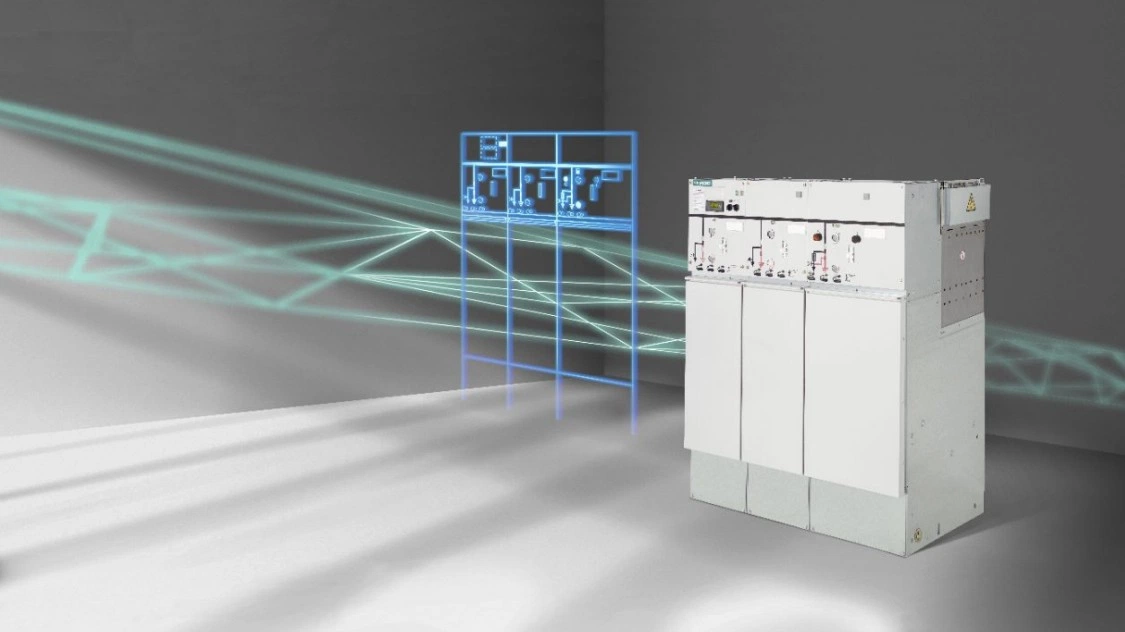

Распределительное устройство SIEMENS 8DJH
