SIEMENS SIMATIC S7-1500 - контроллеры с резервированием

Линейка программируемых логических контроллеров высшего класса SIMATIC S7-1500 была расширена резервируемыми контроллерами SIMATIC S7-1500R и S7-1500H для применений где безотказность контроллеров имеет большую важность. Такие применения используются в тех случаях, где простой оборудования не допустим с технологической и материальной точки зрения: главные конвейеры, системы жизнеобеспечения и другие ответственные производственные участки. Области применения охватывают различные отрасли: нефтеперерабатывающая и химическая промышленность, энергетика, сталеплавильные и стекольные заводы, нефте- и газопроводы, системы водоочистки, фармацевтическая, пищевая и автомобильная промышленность и т.д.

Новая линейка включает в себя 2 подсемейства:

• SIMATIC S7-1500R – резервированные контроллеры для простых применений, фокусирующихся на автоматическом вводе резервной системы управления, например, чтобы избежать потерь данных в случае поломки
• SIMATIC S7-1500H – резервированные контроллеры для сложных применений с большими ограничениями конфигурации и более высокими требованиями к времени переключения и производительности

Резервированные контроллеры SIMATIC S7-1500R:

Два контроллера SIMATIC S7-1500R подключены к станциям ввода-вывода по кольцевой топологии PROFINET IO и также синхронизированы через это кольцо. В случае сбоя основного контроллера, резервный контроллер автоматически берет на себя управление процессом. Не происходит потери данных, и процесс может быть продолжен очень быстро. Кольцо MRP PROFINET IO обеспечивает доступность всех узлов системы даже в случае отключения полевой шины.

Резервированные контроллеры SIMATIC S7-1500H:

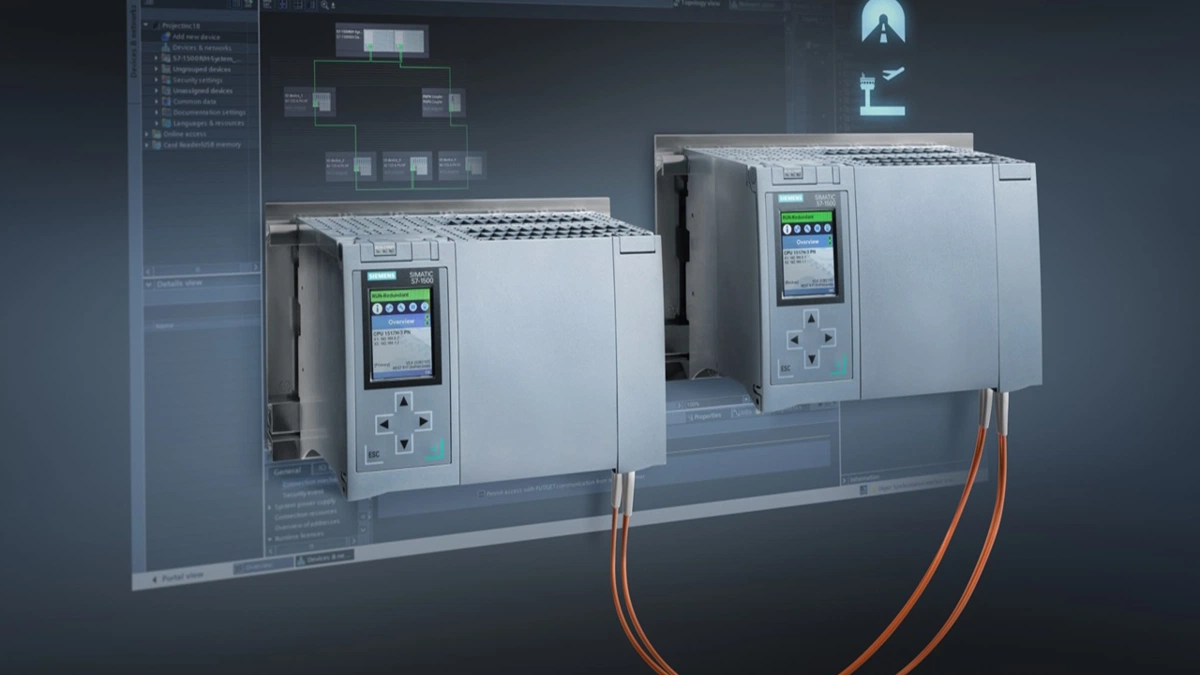

Контроллеры SIMATIC S7-1500H подключаются к станциям ввода-вывода с помощью кольца PROFINET IO и синхронизируются с помощью специальных модулей синхронизации и резервированных волоконно-оптических кабелей. В случае сбоя основного контроллера, резервный контроллер автоматически берет на себя управление процессом. Не происходит потери данных, и процесс может быть плавно продолжен. Кольцо PROFINET IO обеспечивает доступность всех узлов системы даже в случае отключения полевой шины. На каждый контроллер требуется два модуля синхронизации. Они подключаются непосредственно к контроллеру. Связь между контроллерами осуществляется с помощью волоконнооптических вставляемых кабелей (2 дуплексных кабеля на систему). Модуль синхронизации 6ES7960-1CB00-0AA5 используется для длин кабеля до 10 м. Стандартные предсобранные волоконнооптические кабели (патч-корды) доступны в 3 различных длинах для этого модуля: 1 м, 2 м и 10 м. Модуль синхронизации 6ES7960-1FB00-0AA5 необходимо использовать для длин до 10 км. В этом случае можно использовать различные типы волоконнооптических кабелей для наружных и внутренних применений.

Инжиниринг соответствует стандартным контроллерам SIMATIC S7-1500. Инженерная среда разработки TIA Portal и контроллеры обрабатывают синхронизацию программ и данных. Никакой дополнительной нагрузки для пользователей не требуется. Для конфигурирования и программирования резервированных контроллеров SIMATIC S7-1500R и S7-1500H требуется инженерная среда разработки TIA Portal версии V15.1.

Устройства ввода-вывода подключаются через кольцо PROFINET с функцией кольцевого резервирования (MRP). Все устройства PROFINET IO, работающие в системе S7-1500R/H, должны поддерживать резервирование системы S2. Эти PROFINET IO устройства могут располагаться в кольце PROFINET или подключаться с помощью коммутатора.

Резервируемые системы сокращают расходы:

• Сокращение простоев оборудования. Высокая эксплуатационная готовность при текущей работе, предотвращение простоев;
• Предотвращение сбоев. Предотвращение незапланированных остановок производства, которые могли бы привести к необратимым; повреждениям изготовляемого продукта;
• Сокращение затрат на обслуживание. Большинство прикладных решений характеризуется высокой сложностью в реализации и обслуживании;
• Предотвращение потерь данных. Данные сохраняется, что позволяет минимизировать время перезапуска после сбоев;
• Эксплуатация без локального персонала. Улучшенное планирование для полевого сервисного обслуживания.
